一、技术参数
型号：ZF-WQZT规格：DN15-DN32
温度： 0~95℃
阀体材质：铜 连接方式：牙口或单活接牙口 |
| 二、接线控制原理图 |

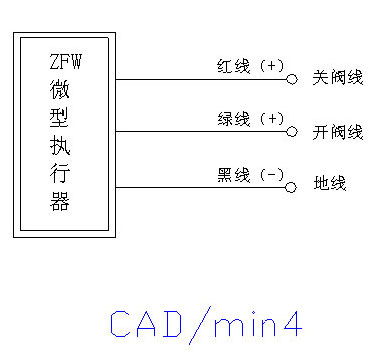

| 1、控制电源：DC3V~DC6V |
 |
使用说明：
1) 当红线与黑线接通电源时，阀门关闭，内部自动断电。
2) 反之，当绿线与黑线接通电源时，阀门打开，内部自动断电。

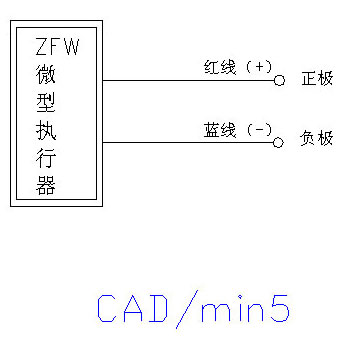

2、控制电源：DC3V ~ DC6V |
 |
使用说明：
1） 当阀门处于打开状态时，红线接正电源、蓝线接负电源时，阀门自动转动到全关位置，内部自动断电。
2） 反之，当阀门处于关闭状态时，蓝线接正电源、红线接负电源时，阀门自动转动到全关位置，内部自动断电。

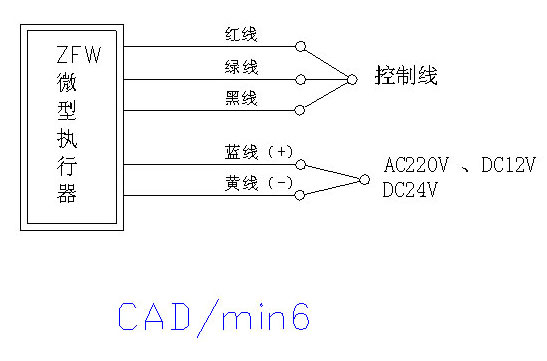

3、控制电源：AC220V DC12V DC24V |
 |
使用说明：
1）蓝、黄两线为电源线，可直接接到供电线路部分。
2）当接通相应电源时，红黑两线短接后，阀门关闭；反之，绿黑两线短接后，阀门全关，控制线不得外接电源。
三、外型尺寸及性能参数 |
| 型号及规格 |
执行器(MM)
L*W*H |
阀体长度
(MM) |
工作压力
MPA |
工作温度(℃) |
工作电压（V） |
动作时间(S) |
| 冷水 |
热水 |
| ZF-WQZT-DN15 |
50*48*25 |
55 |
1.0 |
0~60 |
0~95 |
DC3~6V/12V/
24V、AC220V |
3~10 |
| ZF-WQZT-DN20 |
50*48*25 |
65 |
1.0 |
0~60 |
0~95 |
DC3~6V/12V/
24V、AC220V |
3~10 |
| ZF-WQZT-DN25 |
50*48*25 |
90 |
1.0 |
0~60 |
0~95 |
DC3~6V/12V/
24V、AC220V |
3~10 |
| ZF-WQZT-DN32 |
50*48*25 |
80 |
1.0 |
0~60 |
0~95 |
DC3~6V/12V/
24V、AC220V |
3~10 | |
